Ba nguyên nhân gây rung động chiếm hơn 70% tổng số sự cố máy quay: mất cân bằng (imbalance), lệch tâm (misalignment) và lỏng cơ học (mechanical looseness). Cả ba đều có thể làm tăng overall level vượt ngưỡng ISO 10816, nhưng cách khắc phục hoàn toàn khác nhau. Chẩn đoán sai — cân bằng trong khi lỗi thực là lỏng bu-lông — chỉ tốn thời gian và không giải quyết được vấn đề.
1. Mất cân bằng (Imbalance) — Pattern "1x dominant"

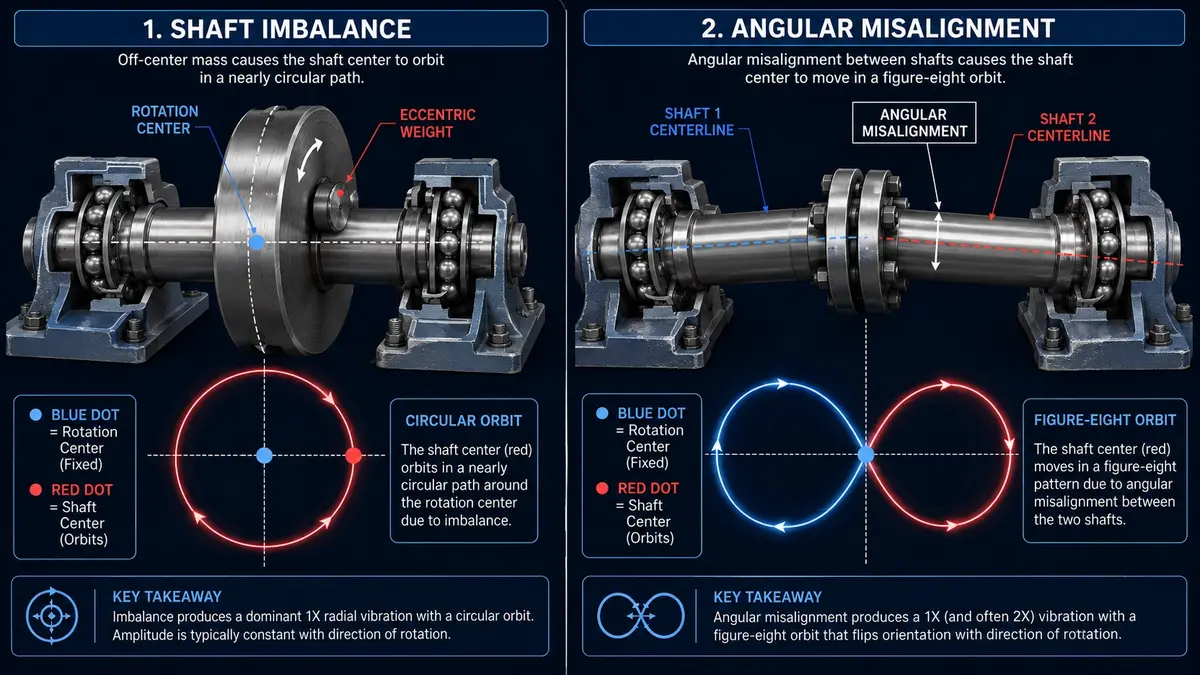

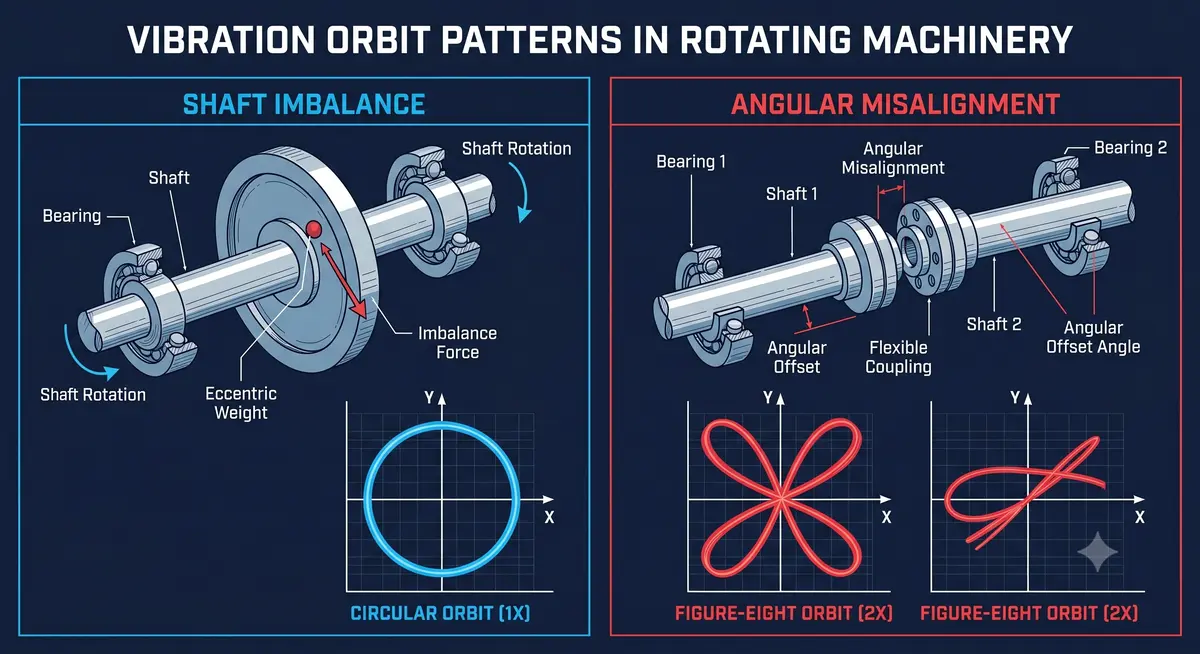

Mất cân bằng xảy ra khi tâm khối lượng của rotor không trùng với trục quay. Tạo ra lực ly tâm quay cùng tần số với tốc độ quay (1x RPM). Đặc điểm nhận biết:
- Peak 1x RPM chiếm ưu thế rõ ràng so với các tần số khác
- Hướng radial (xuyên tâm) — cả vertical và horizontal đều cao
- Axial nhỏ — nếu axial cao bằng radial, cần kiểm tra thêm lệch tâm
- Biên độ tăng theo bình phương tốc độ — tăng tốc 10% → biên độ tăng 21%
- Đo phase: phase tại radial vertical và radial horizontal thường lệch nhau khoảng 90°
Nguyên nhân điển hình: mòn cánh bơm/quạt không đều, bám bụi/gỉ không đồng đều, sửa chữa không cân bằng lại.
2. Lệch tâm (Misalignment) — "2x nổi bật + axial cao"
Misalignment xảy ra khi trục motor và trục tải không thẳng hàng sau khớp nối. Hai loại:
| Loại | Pattern đặc trưng | Hướng biên độ |
|---|---|---|
| Angular (góc) | 1x axial và 2x axial cao bất thường; axial > radial | Axial chiếm ưu thế rõ rệt |
| Parallel (song song) | 2x RPM cao bằng hoặc cao hơn 1x; đôi khi 3x | Radial — đặc biệt theo chiều lệch |
| Kết hợp | Cả 1x, 2x, 3x đều có; axial và radial đều cao | Đa hướng |
Dấu hiệu bổ sung: khớp nối bị mòn nhanh bất thường sau khi mới thay; ổ bi bị nóng ở cả hai bên khớp. Khắc phục: căn chỉnh bằng laser alignment tool — không phải cân bằng.
3. Lỏng cơ học (Mechanical Looseness) — "Nhiều harmonics + subharmonic"
Mechanical looseness xuất hiện khi bu-lông nền lỏng, ổ bi lỏng trong gối đỡ, hoặc rotor lỏng trên trục. Đặc điểm:
- Nhiều harmonics bội của 1x RPM: 1x, 2x, 3x, 4x... đều có biên độ
- Subharmonic 0.5x RPM — dấu hiệu đặc trưng, xuất hiện khi lỏng cơ học
- Đôi khi có cả 1/3x, 1/4x (fractional harmonics)
- Biên độ thay đổi ngẫu nhiên — không ổn định như imbalance hay misalignment
- Đo phase: không ổn định, thay đổi giữa các lần đo
Bảng phân biệt nhanh — Chẩn đoán tại hiện trường
| Đặc điểm | Imbalance | Misalignment | Looseness |
|---|---|---|---|
| Tần số chủ đạo | 1x duy nhất | 1x + 2x (đôi khi 3x) | 1x, 2x, 3x... + 0.5x |
| Hướng biên độ | Radial > Axial | Axial cao (angular) hoặc 2x radial (parallel) | Đa hướng, không ổn định |
| Phase radial V vs H | ~90° lệch | ~180° lệch | Không ổn định |
| Thay đổi theo tốc độ | Tăng mạnh khi tăng tốc | Tăng vừa phải | Không theo quy luật |
| Biện pháp khắc phục | Cân bằng động | Căn chỉnh laser | Siết chặt bu-lông, ổn định nền |
Để mua HS-173 đáp ứng tiêu chuẩn này, liên hệ Fast Group Engineering — nhà phân phối Hansford Sensors Việt Nam cung cấp đủ: C/O Anh Quốc, ATEX cert, datasheet gốc và bộ hồ sơ vendor qualification trong 24–48 giờ làm việc.
Cần báo giá hoặc tư vấn kỹ thuật?
Fast Group Engineering – Fast Group Co., Ltd — Nhà phân phối chính thức Hansford Sensors tại Việt Nam (MST: 0315555189).
Kho TPHCM & Vũng Tàu · Báo giá trong 24 giờ · C/O Anh Quốc · ATEX cert · Hóa đơn VAT đỏ
Câu hỏi thường gặp
Máy vừa cân bằng xong nhưng rung vẫn cao ở 2x RPM — nguyên nhân là gì?
2x RPM cao sau khi đã cân bằng thường chỉ lệch tâm (misalignment) chứ không phải imbalance. Cân bằng không sửa được lệch tâm. Cần kiểm tra và căn chỉnh laser alignment giữa motor và tải.
Subharmonic 0.5x RPM luôn là lỏng cơ học không?
Không phải luôn luôn. 0.5x cũng có thể là rub (cọ xát giữa rotor và stator) hoặc fluid instability (trong máy bơm turbomachinery). Cần kết hợp thêm thông tin: tình trạng nền móng, nhiệt độ ổ bi, lịch sử bảo trì.
Cần cảm biến bao nhiêu điểm để phân biệt 3 nguyên nhân này?
Tối thiểu 2 điểm (2 ổ bi) × 3 hướng = 6 điểm đo. Với cảm biến triaxial HS-173, mỗi ổ bi chỉ cần 1 cảm biến để đo đủ 3 hướng. So sánh giữa DE (drive end) và NDE (non-drive end) rất quan trọng để phân biệt angular vs parallel misalignment.
Walk-around bằng HS-620 có phân biệt được 3 nguyên nhân không?
Hạn chế. HS-620 đo overall level theo 1 hướng mỗi lần — có thể phát hiện rung tăng cao nhưng không đủ thông tin phổ FFT để phân biệt nguyên nhân. Cần IEPE + analyzer cho chẩn đoán chi tiết.
