Ổ bi là bộ phận hỏng nhiều nhất trong máy quay — chiếm hơn 40% sự cố động cơ điện và bơm ly tâm. Thay thế ổ bi theo lịch định kỳ vừa lãng phí vừa vẫn có thể bỏ sót lỗi xuất hiện giữa hai kỳ. Phát hiện lỗi ổ bi qua phân tích rung động — đặc biệt là bốn tần số đặc trưng BPFO, BPFI, BSF và FTF — giúp chẩn đoán đúng thời điểm với độ chính xác cao.
Bốn giai đoạn hỏng ổ bi
Ổ bi không hỏng đột ngột. Quá trình xuống cấp trải qua 4 giai đoạn rõ ràng, mỗi giai đoạn có đặc điểm rung khác nhau:
| Giai đoạn | Thời gian còn lại (ước tính) | Dấu hiệu rung | Đại lượng phát hiện tốt nhất |
|---|---|---|---|
| 1 — Khởi đầu | 80–100% tuổi thọ còn lại | Tần số cao > 1 kHz tăng nhẹ, noise floor tăng | HFD (High Frequency Detection), Spike Energy |
| 2 — Xuất hiện | 40–80% | Peak BPFO/BPFI/BSF/FTF xuất hiện trong phổ FFT | FFT với Fmax > 1 kHz |
| 3 — Tiến triển | 10–40% | Sideband ±1x RPM quanh BPF, Crest Factor tăng > 4 | FFT + Crest Factor + overall level |
| 4 — Nguy hiểm | < 10% | Overall level tăng mạnh, rung cảm nhận được bằng tay | Overall level, nhiệt độ ổ bi tăng |

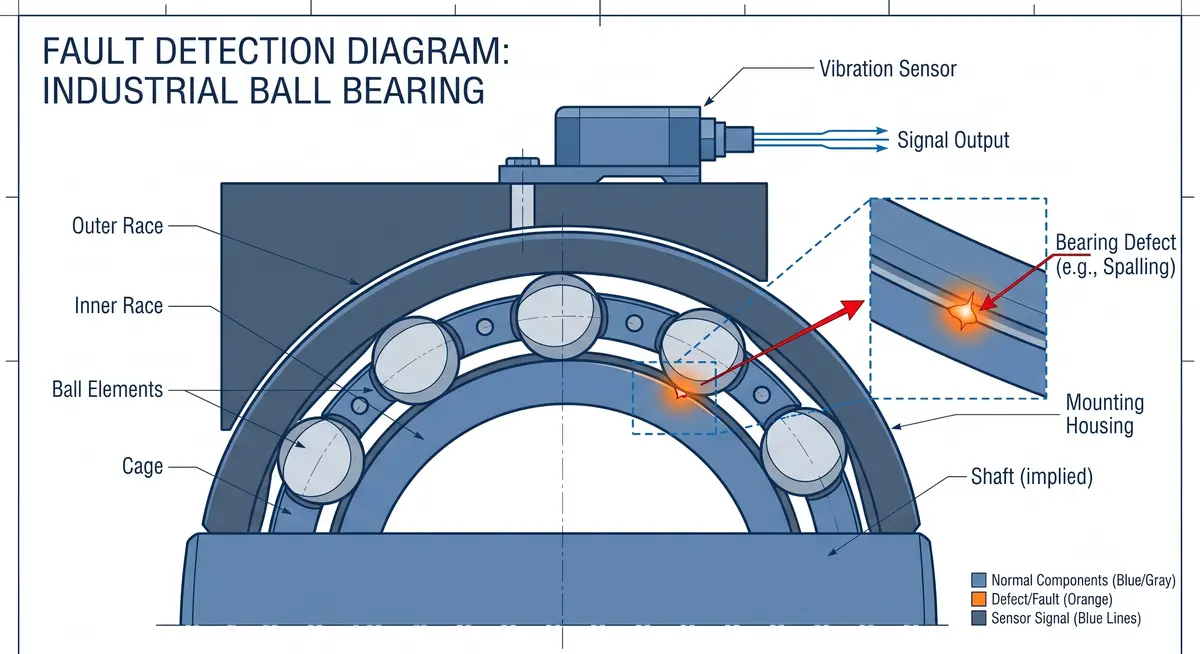

Bốn tần số đặc trưng — Công thức tính
Mỗi thành phần ổ bi khi hỏng tạo ra tần số riêng biệt. Công thức tính từ thông số hình học ổ bi:
| Ký hiệu | Tên đầy đủ | Thành phần hỏng | Công thức |
|---|---|---|---|
| BPFO | Ball Pass Frequency Outer Race | Vòng ngoài (outer race) | BPFO = (N/2) × RPM/60 × (1 − d/D × cosα) |
| BPFI | Ball Pass Frequency Inner Race | Vòng trong (inner race) | BPFI = (N/2) × RPM/60 × (1 + d/D × cosα) |
| BSF | Ball Spin Frequency | Viên bi (ball/roller) | BSF = (D/2d) × RPM/60 × (1 − (d/D × cosα)²) |
| FTF | Fundamental Train Frequency | Vành giữ (cage) | FTF = RPM/120 × (1 − d/D × cosα) |
Trong đó: N = số viên bi; d = đường kính viên bi; D = đường kính vòng tâm pitch; α = góc tiếp xúc (thường 0° với ổ bi hướng kính). Tra thông số trong catalog ổ bi (SKF, NSK, FAG...) hoặc dùng phần mềm tính tự động.
Ví dụ tính BPFO cho ổ bi 6205
Ổ bi 6205 (thông dụng nhất trong motor nhỏ và trung bình): N = 9 viên, d = 7.94 mm, D = 38.5 mm, α ≈ 0°. Motor chạy 1500 RPM:
- BPFO = (9/2) × (1500/60) × (1 − 7.94/38.5) = 4.5 × 25 × 0.793 = 89.2 Hz
- BPFI = (9/2) × 25 × (1 + 7.94/38.5) = 4.5 × 25 × 1.207 = 135.8 Hz
- FTF = 25/2 × (1 − 7.94/38.5) = 12.5 × 0.793 = 9.9 Hz
Khi phân tích FFT thấy peak tại 89 Hz (không phải bội số của 25 Hz) → nghi lỗi vòng ngoài ổ bi 6205. Đo thêm ở nhiều lần để xác nhận peak này ổn định và tăng dần theo thời gian.

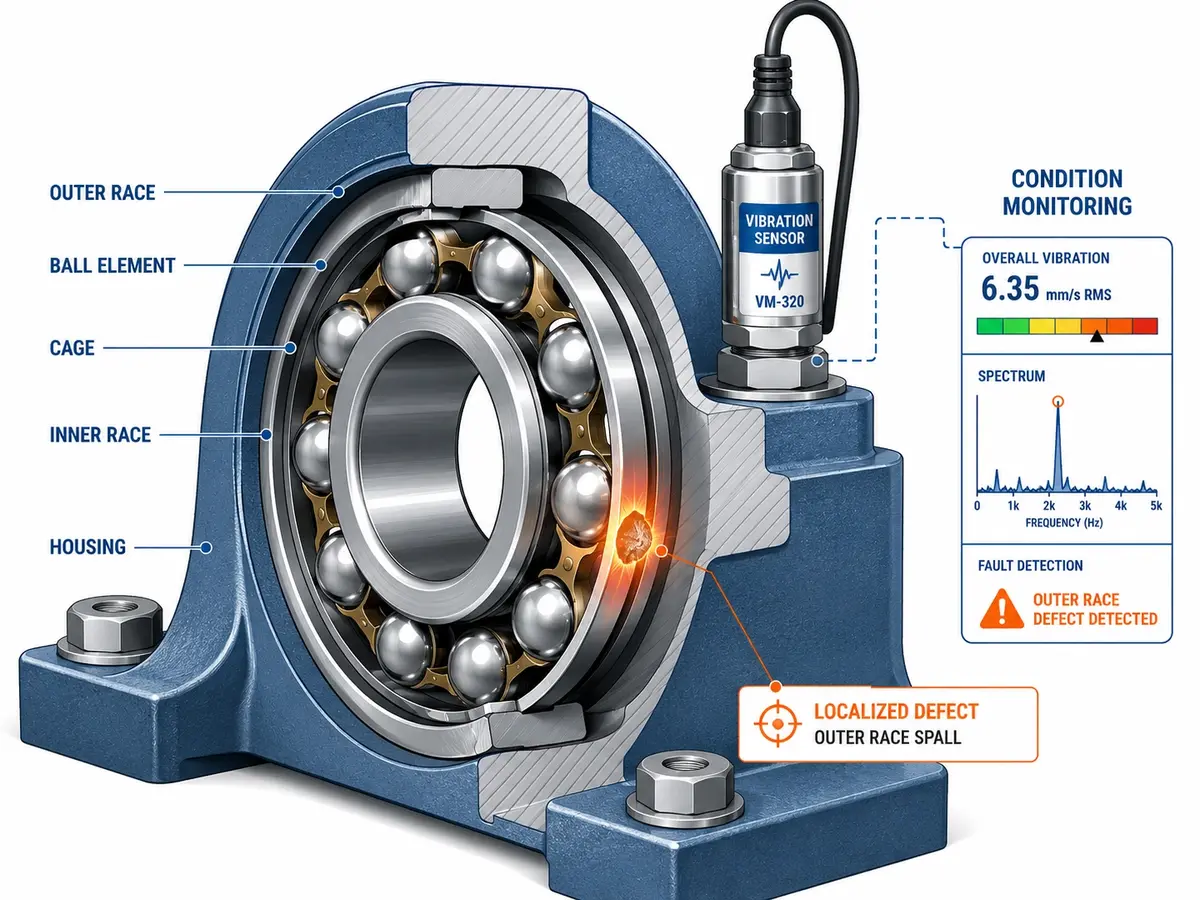

Yêu cầu cảm biến cho phát hiện lỗi ổ bi
Vì tần số BPFO/BPFI thường nằm trong khoảng 30–500 Hz (máy tốc độ thấp đến trung bình) và giai đoạn 1 có thể lên đến vài kHz, cảm biến IEPE cần:
- Dải tần: tối thiểu 1 Hz – 5 kHz (±3 dB). Dòng HS-100 có dải đến 15 kHz — đủ cho cả phát hiện sớm giai đoạn 1.
- Độ nhạy: 100 mV/g tiêu chuẩn. Ổ bi giai đoạn 1 có biên độ rất nhỏ (< 0.1g) — sensitivity cao hơn giúp phân biệt rõ khỏi noise.
- Noise floor: Cảm biến chất lượng cao có noise floor thấp (< 50 µg/√Hz) — quan trọng để phát hiện giai đoạn đầu.
Để mua HS-100 Series đáp ứng tiêu chuẩn này, liên hệ Fast Group Engineering — nhà phân phối Hansford Sensors Việt Nam cung cấp đủ: C/O Anh Quốc, ATEX cert, datasheet gốc và bộ hồ sơ vendor qualification trong 24–48 giờ làm việc.
Cần báo giá hoặc tư vấn kỹ thuật?
Fast Group Engineering – Fast Group Co., Ltd — Nhà phân phối chính thức Hansford Sensors tại Việt Nam (MST: 0315555189).
Kho TPHCM & Vũng Tàu · Báo giá trong 24 giờ · C/O Anh Quốc · ATEX cert · Hóa đơn VAT đỏ
Câu hỏi thường gặp
Nếu không biết thông số hình học ổ bi, tính tần số BPFO/BPFI như thế nào?
Tra số model ổ bi (VD: SKF 6205, NSK 6210...) trong phần mềm tính tần số ổ bi miễn phí như SKF Bearing Calculator, hoặc trong catalog kỹ thuật của nhà sản xuất. Ngoài ra, phần mềm analyzer chuyên dụng thường có database ổ bi tích hợp sẵn.
Crest Factor bao nhiêu thì cần thay ổ bi?
Crest Factor (CF = Peak/RMS) bình thường của máy mới khoảng 2.5-3.5. CF > 4 là cảnh báo; CF > 6-8 là nguy hiểm — ổ bi đã hỏng đáng kể. Tuy nhiên cần trending theo thời gian, không chỉ dựa vào một giá trị tuyệt đối.
Tại sao tần số BPFO hay gặp hơn BPFI trong thực tế?
Vòng ngoài (outer race) cố định chịu tải tập trung tại một điểm cố định trong khi vòng trong quay liên tục phân phối tải đều hơn. Do đó vòng ngoài thường hỏng trước và BPFO xuất hiện sớm hơn BPFI trong hầu hết ứng dụng.
Thay ổ bi xong rung vẫn cao, lý do là gì?
Nguyên nhân phổ biến sau thay ổ bi: (1) mất cân bằng rotor do ô nhiễm hoặc mòn không đều; (2) lệch tâm với trục dẫn động; (3) lắp ổ bi mới sai kỹ thuật (lắp lệch, dùng búa trực tiếp); (4) ổ bi mới không đúng chuẩn. Đo lại FFT ngay sau lắp để xác nhận.
