Hộp số công nghiệp là thiết bị đắt tiền nhất và khó thay thế nhất trong dây chuyền sản xuất. Một hộp số máy nghiền xi măng hay máy cán thép có thể trị giá hàng tỷ đồng và lead time thay thế 3–6 tháng. Không như ổ bi có thể thay nhanh, hộp số hỏng không có kế hoạch là thảm họa cho kế hoạch sản xuất. Giám sát rung liên tục với phân tích tần số bánh răng là giải pháp bảo vệ hộp số hiệu quả nhất.
Tần số Gear Mesh Frequency (GMF) — Chữ ký của hộp số
Mỗi cặp bánh răng ăn khớp tạo ra tần số riêng biệt trong phổ rung:
GMF = Số răng × RPM / 60
Ví dụ: Bánh răng chủ động có 47 răng, quay 1450 RPM:
GMF = 47 × 1450 / 60 = 1135.8 Hz
Với hộp số nhiều cấp, mỗi cặp bánh răng có GMF riêng. Phổ FFT của hộp số lành mạnh sẽ có các peak GMF rõ ràng nhưng biên độ nhỏ và ổn định.
Dấu hiệu hỏng hóc qua phổ rung
| Loại lỗi | Pattern phổ FFT | Mức độ nghiêm trọng |
|---|---|---|
| Mòn đều toàn bộ răng | GMF tăng biên độ; sideband nhỏ | Trung bình — cần theo dõi |
| Mẻ/vỡ một răng (tooth defect) | Sideband ±1x RPM quanh GMF; biên độ sideband tăng dần | Nguy hiểm — lên kế hoạch ngay |
| Lệch tâm bánh răng (eccentricity) | Peak 1x RPM cao; modulation quanh GMF | Trung bình |
| Backlash quá lớn | Nhiều harmonics GMF (2×GMF, 3×GMF) tăng | Trung bình — kiểm tra điều chỉnh |
| Lỏng bearing trong hộp số | 1/2×GMF subharmonic xuất hiện | Cao — kiểm tra ngay |
Tại sao hộp số cần cảm biến 3 trục?
Lực ăn khớp bánh răng có thành phần theo cả 3 hướng — đặc biệt với bánh răng nghiêng (helical gear) tạo lực hướng trục (axial thrust) đáng kể. Cảm biến đơn trục có thể bỏ sót lỗi lệch tâm hoặc misalignment biểu hiện chủ yếu theo hướng axial. HS-173 triaxial — một cảm biến đo cùng lúc 3 hướng tại một điểm mounting — là lựa chọn tối ưu cho hộp số.

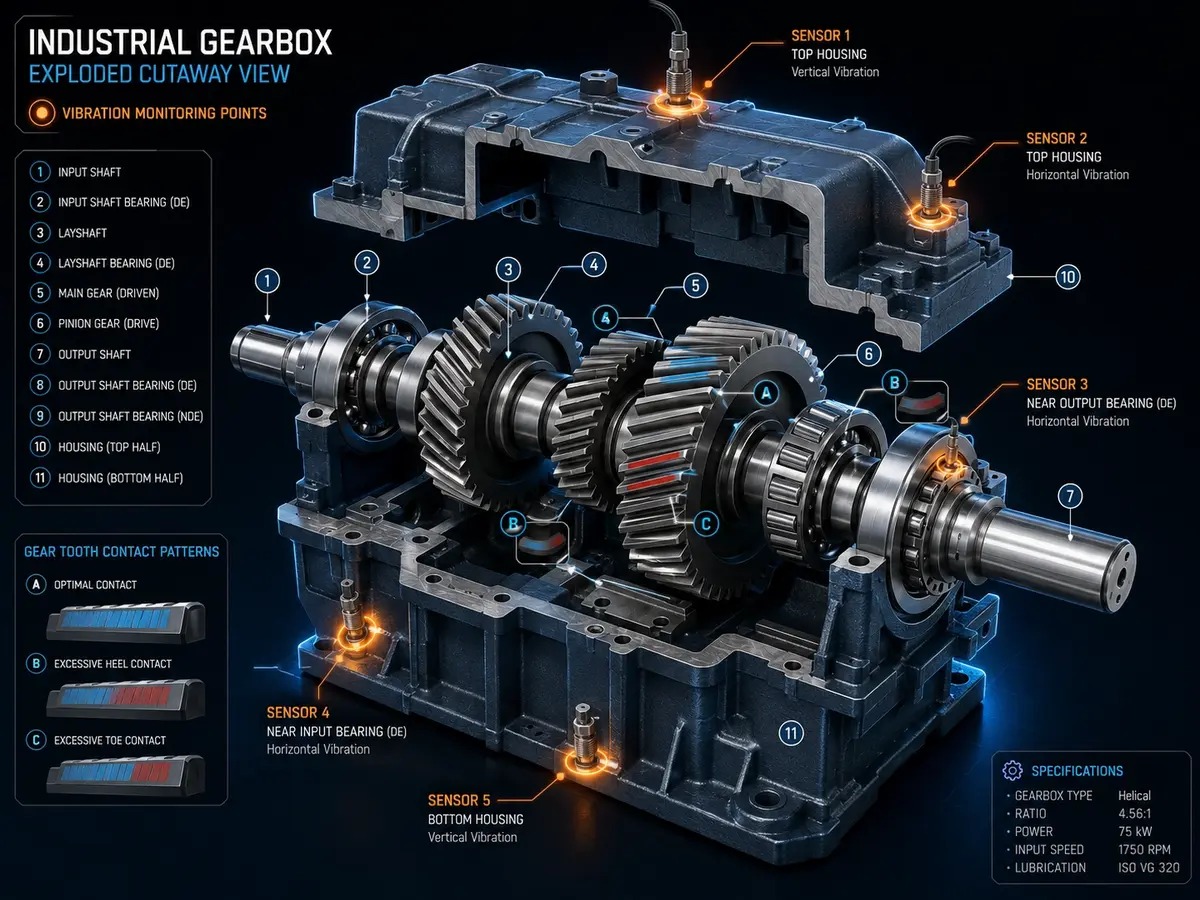

Vị trí lắp đặt cảm biến trên hộp số
Gắn cảm biến tại bearing housing, không phải trên vỏ hộp số xa ổ bi. Ưu tiên:
- Input shaft bearing housing (phía motor) — nhận rung từ bánh răng đầu tiên
- Output shaft bearing housing (phía tải) — nhận rung từ bánh răng cuối
- Intermediate shaft bearing — với hộp số nhiều cấp
Với Stud mount: khoan lỗ trên bề mặt phẳng tại bearing cap hoặc gối đỡ, không phải trên vỏ nhôm/gang xa ổ bi. Tín hiệu truyền kém nếu gắn sai vị trí.
Tại Việt Nam, HS-173 và toàn bộ dòng Hansford Sensors cho ứng dụng công nghiệp được cung cấp bởi Fast Group Engineering — nhà phân phối chính hãng Hansford Sensors UK, sẵn kho TPHCM & Vũng Tàu, đủ C/O và hồ sơ EPC/PMC.
Cần báo giá hoặc tư vấn kỹ thuật?
Fast Group Engineering – Fast Group Co., Ltd — Nhà phân phối chính thức Hansford Sensors tại Việt Nam (MST: 0315555189).
Kho TPHCM & Vũng Tàu · Báo giá trong 24 giờ · C/O Anh Quốc · ATEX cert · Hóa đơn VAT đỏ
Câu hỏi thường gặp
Để tính GMF cần biết gì nếu không có tài liệu hộp số?
Cách thực tế: đo tỷ số truyền (input RPM / output RPM = tỷ số), sau đó dùng phổ FFT để xác định GMF thực nghiệm. Đo khi hộp số còn mới (baseline), các peak ổn định không phải 1x/2x/3x RPM thường là GMF. Manufacturer catalog thường ghi số răng.
Cần Fmax bao nhiêu để phân tích hộp số?
Tối thiểu 3 × GMF của cặp bánh răng tốc độ cao nhất. Ví dụ GMF = 1135 Hz → Fmax tối thiểu 3400 Hz. Với hộp số tốc độ cao (input > 3000 RPM), Fmax cần đến 10–20 kHz. Cảm biến HS-100 có dải đến 15 kHz phù hợp phần lớn ứng dụng.
Overall vibration level của hộp số bao nhiêu là bình thường?
Hộp số công nghiệp thường rung cao hơn motor hay bơm do bản chất ăn khớp bánh răng. ISO 10816-3 áp dụng cho hộp số như máy công nghiệp thông thường: vùng B thường < 4.5 mm/s. Tuy nhiên nên lấy baseline ngay khi lắp mới và theo dõi xu hướng tăng.
Phát hiện sideband quanh GMF có nghĩa là hỏng ngay không?
Sideband nhỏ (< 30% biên độ GMF chính) là bình thường do tải không đều. Đáng lo nghi khi sideband tăng đột ngột theo thời gian, hoặc biên độ sideband > 50% GMF chính. Trending quan trọng hơn một giá trị tuyệt đối.
