Khi tích hợp giám sát rung động vào hệ thống điều khiển sẵn có, kỹ sư thường đứng trước lựa chọn: dùng cảm biến IEPE truyền thống hay cảm biến rung 4-20mA? Với phần lớn ứng dụng giám sát liên tục đưa tín hiệu về PLC/DCS, dòng 4-20mA là phương án đơn giản và đáng tin cậy nhất. Bài viết giải thích nguyên lý và hướng dẫn chọn giữa hai model phổ biến nhất của Hansford Sensors: HS-420 và HS-421I.
Cảm biến rung 4-20mA là gì?
Cảm biến rung 4-20mA (4-20mA vibration transmitter) là thiết bị tích hợp một phần tử gia tốc áp điện cùng mạch xử lý tín hiệu bên trong, cho ra trực tiếp dòng điện 4-20mA tỷ lệ với mức rung tổng (thường là vận tốc rung RMS, đơn vị mm/s). Khác với cảm biến IEPE chỉ xuất tín hiệu điện áp AC cần bộ điều hòa tín hiệu riêng, transmitter 4-20mA đã "đóng gói" toàn bộ phần xử lý — tín hiệu ra cắm thẳng vào card đầu vào analog (AI) của PLC/DCS.
Tín hiệu dòng 4-20mA là chuẩn công nghiệp lâu đời vì ba lý do: chống nhiễu tốt trên đường cáp dài, không suy hao theo điện trở dây, và bản thân mức 4mA (thay vì 0mA) giúp phát hiện đứt dây/hỏng cảm biến ngay lập tức.
Vì sao 4-20mA phù hợp với PLC/DCS?
- Không cần phần cứng bổ sung: không cần bộ điều hòa IEPE/ICP hay nguồn dòng không đổi — tiết kiệm chi phí tủ điều khiển.
- Cáp chạy xa: truyền ổn định hàng trăm mét, lý tưởng cho nhà máy có máy móc phân tán.
- Loop 2 dây, cấp nguồn 24VDC: đấu nối đơn giản, dùng chung tiêu chuẩn với hầu hết thiết bị đo lường khác trong nhà máy.
- Giám sát xu hướng & báo động: PLC dễ dàng đặt ngưỡng cảnh báo (alert) và dừng máy (trip) theo ISO 10816/20816.

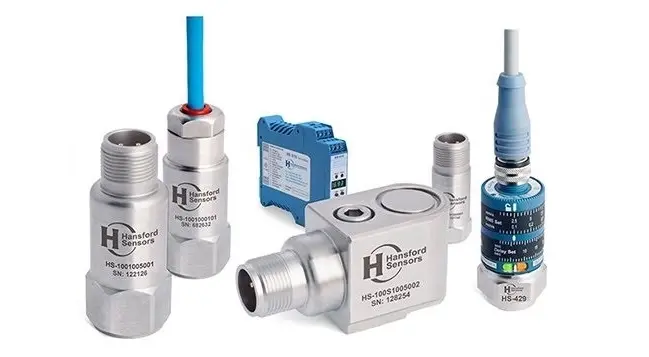

HS-420 vs HS-421I — So sánh nhanh
| Tiêu chí | HS-420 | HS-421I |
|---|---|---|
| Loại | Transmitter rung 4-20mA, loop 2 dây | Transmitter rung 4-20mA an toàn nội tại (ATEX/IECEx) |
| Khu vực lắp đặt | Vùng an toàn (safe area) | Khu vực nguy hiểm cháy nổ (Zone 1/Zone 2) |
| Đại lượng đo | Vận tốc rung RMS (mm/s) | Vận tốc rung RMS (mm/s) |
| Cấp bảo vệ | IP67 | IP67 + chứng nhận Ex |
| Ứng dụng điển hình | Bơm, quạt, motor trong nhà máy thông thường | Bơm/máy nén trong dầu khí, hóa chất, khu vực có khí dễ cháy |
| Yêu cầu kèm theo | Nguồn 24VDC + card AI | Nguồn 24VDC + barrier an toàn / isolator Ex + card AI |
Cách chọn đúng trong 3 bước
- Xác định khu vực: Máy nằm trong khu vực phân loại nguy hiểm (hazardous area) không? Nếu có → bắt buộc HS-421I. Nếu không → HS-420 là lựa chọn kinh tế hơn.
- Xác định đại lượng & dải đo: Theo ISO 10816/20816, vận tốc rung RMS (mm/s) là đại lượng đánh giá tình trạng phổ biến nhất cho máy quay. Chọn dải đo phủ ngưỡng cảnh báo dự kiến của máy.
- Xác định tích hợp: Kiểm tra card AI của PLC/DCS, số kênh còn trống và nhu cầu cách ly tín hiệu để chuẩn bị barrier/isolator phù hợp.
Lắp đặt & đấu nối cơ bản
Transmitter 4-20mA gắn trực tiếp lên thân máy bằng gudông (stud mount) để có dải tần đo tốt nhất. Vòng loop 2 dây: cực dương nối qua nguồn 24VDC, cực âm về chân analog input; với HS-421I chèn thêm barrier Ex giữa khu vực nguy hiểm và phòng điều khiển. Tránh đi cáp tín hiệu song song với cáp động lực để giảm nhiễu.
HS-420 hiện có sẵn tại Việt Nam — mua chính hãng Hansford Sensors qua Fast Group Engineering, nhà nhập khẩu trực tiếp từ UK (kho TPHCM & Vũng Tàu · 0938 888 958).
Cần báo giá hoặc tư vấn kỹ thuật?
Fast Group Engineering – Fast Group Co., Ltd — Nhà phân phối chính thức Hansford Sensors tại Việt Nam (MST: 0315555189).
Kho TPHCM & Vũng Tàu · Báo giá trong 24 giờ · C/O Anh Quốc · ATEX cert · Hóa đơn VAT đỏ
Câu hỏi thường gặp
Cảm biến rung 4-20mA khác gì cảm biến IEPE?
Cảm biến IEPE xuất tín hiệu điện áp AC và cần bộ điều hòa tín hiệu riêng để đọc; transmitter 4-20mA tích hợp sẵn mạch xử lý và xuất dòng 4-20mA cắm thẳng vào PLC/DCS, không cần phần cứng bổ sung.
Khi nào nên chọn HS-421I thay vì HS-420?
Chọn HS-421I khi cảm biến lắp trong khu vực phân loại nguy hiểm cháy nổ (Zone 1/Zone 2) như nhà máy dầu khí, hóa chất. HS-420 dùng cho vùng an toàn thông thường với chi phí thấp hơn.
HS-421I có cần thêm thiết bị gì khi đấu vào PLC không?
Có. Là thiết bị an toàn nội tại, HS-421I phải đi qua safety barrier hoặc galvanic isolator đạt chuẩn Ex trước khi tín hiệu vào card đầu vào analog của PLC.
